Hanbell 6系列:
AA6直联传动机组系列
AA6直联永磁变频机组系列
主要参数：
功率段：22～355kW
排气量：3.7～65.0m3/min
工作压力：0.8～1.3MPa
AA6直联传动机组系列 产品特点
1.外观美观大方、整机占地面积小，平台及配件通用性高。
2.直联传动、搭载品牌电机、效率高，转速低、稳定性好。
3.进气系统采用品牌过滤器，旋风分离+纳米涂层精密过滤，过滤精度到1um。
4.钢管+平面/挠性接头设计、避免管路泄漏。
5.轴流风机冷却系统，结构精简又稳定，实用稳定。离心风机冷却系统，特有品字形冷却器设计，实用性高。
6.进气系统采用品牌过滤器，旋风分离+纳米涂层精密过滤，过滤精度到1um。
AA6直联传动机组系列 规格参数
AA6直联传动机组系列 参数表 | ||||||
型号 | 电机功率 | 排气压力 | 容积流量 | 出口尺寸 | 机组净重 | 外形尺 寸 |
（Model） | （kW） | （bar） | （m³/min） | （inch） | （kg） | （L*W*H）mm |
| AA6-22A | 22 | 8 | 3.7 | Rc1-1/4 | 620 | 1350*830*1200 |
| 10 | 3.0 | |||||
| 13 | 2.9 | |||||
| AA6-30A | 30 | 8 | 4.7 | Rp1-1/2 | 810 | 1450*950*1300 |
| 10 | 3.7 | |||||
| 13 | 3.6 | |||||
| AA6-37A | 37 | 8 | 6.8 | Rp1-1/2 | 860 | 1450*950*1300 |
| 10 | 4.7 | |||||
| 13 | 4.6 | |||||
| AA6-45A | 45 | 8 | 8.0 | DN50 | 1420 | 1900*1500*1600 |
| 10 | 6.5 | |||||
| 13 | 5.5 | |||||
| AA6-55A | 55 | 8 | 9.8 | DN50 | 1450 | 1900*1500*1600 |
| 10 | 7.7 | |||||
| 13 | 6.5 | |||||
| AA6-75A | 75 | 8 | 13.1 | DN50 | 2040 | 2500*1600*1700 |
| 10 | 9.5 | |||||
| 13 | 9.0 | |||||
| AA6-90A | 90 | 8 | 16.8 | DN65 | 2050 | 2500*1600*1700 |
| 10 | 12.6 | |||||
| 13 | 11.6 | |||||
| AA6-110A | 110 | 8 | 20.0 | DN80 | 3370 | 2980*1850*2020 |
| 10 | 15.1 | |||||
| 13 | 12.1 | |||||
| AA6-132A | 132 | 8 | 23.2 | DN80 | 3550 | 2980*1850*2020 |
| 10 | 19.0 | |||||
| 13 | 15.4 | |||||
| AA6-160A | 160 | 8 | 28.2 | DN100 | 3990 | 3280*1880*2120 |
| 10 | 22.3 | |||||
| 13 | 19.1 | |||||
| AA6-185A | 185 | 8 | 32.3 | DN100 | 4200 | 3280*1880*2120 |
| 10 | 26.5 | |||||
| 13 | 21.8 | |||||
| AA6-200A | 200 | 8 | 35.6 | DN100 | 4780 | 3450*2000*2150 |
| 10 | 31.3 | |||||
| 13 | 24.5 | |||||
| AA6-220A | 220 | 8 | 38.4 | DN100 | 6000 | 3450*2000*2150 |
| 10 | 33.5 | |||||
| 13 | 28.2 | |||||
| AA6-250A | 250 | 8 | 42.6 | DN125 | 6310 | 4000*2150*2250 |
| 10 | 38.0 | |||||
| 13 | 33.3 | |||||
| AA6-280A | 280 | 8 | 47.0 | DN125 | 7000 | 4000*2150*2250 |
| 10 | 42.6 | |||||
| 13 | 37.8 | |||||
| AA6-315A | 315 | 8 | 52.3 | DN125 | 7300 | 4000*2150*2250 |
| 10 | 46.3 | |||||
| 13 | 42.4 | |||||
| AA6-355A | 355 | 8 | 65.0 | DN125 | 8000 | 4500*2150*2250 |
| 10 | 51.7 | |||||
| 13 | 46.1 | |||||
1.上述参数依据ISO1217，吸气温度：20℃；相对湿度：60%；吸气压力：0.1MPa。 2.除上述各机型：0.3MPa~1.6MPa参数选型，请接洽汉钟销售人员。 3.除标准电压为380V，三相，50HZ，若有需求其他规格，请接洽汉钟销售人员。 4.各系列均备有水冷式机型，请接洽汉钟销售人员。 5.本公司持有规范之设计修改权利，规格依机器实体为基准。 | ||||||

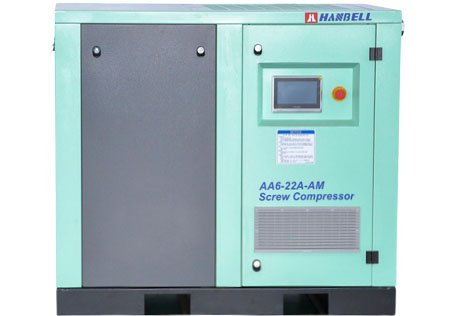

AA6直联永磁变频机组系列 产品特点
1.外观美观大方，整机占地面积小，平台及配件通用性高。
2.改进型冷却器面积富裕度大，排气温度低。
3.采用双变频控制，主机变频+风机变频，运行省电节约能源。
4.在不拆卸机头或电机情况下，方便服务人员替换联轴器弹性体。
5.采用永磁变频电机，具备效率高、启动转矩大、结构合理、外形新颖美观等特点。
6.进气系统采用品牌过滤器，旋风分离+纳米涂层精密过滤，过滤精度到1um。
AA6直联永磁变频机组系列 规格参数
AA6直联永磁变频机组系列 参数表 | ||||||
型号 | 电机功率 | 排气压力 | 容积流量 | 出口尺寸 | 机组净重 | 外形尺寸 |
（Model） | （kW） | （bar） | （m³/min） | （inch） | （kg） | （L*W*H）mm |
| AA6-08A-AM | 7.5 | 8 | 0.4~1.1 | Rp3/4 | 320 | 1100*700*1020 |
| 10 | 0.4~1.0 | |||||
| 13 | 0.3~0.8 | |||||
| AA6-11A-AM | 11 | 8 | 0.6~1.6 | Rp3/4 | 340 | 1100*700*1020 |
| 10 | 0.6~1.4 | |||||
| 13 | 0.5~1.2 | |||||
| AA6-15A-AM | 15 | 8 | 1.0~2.4 | Rp1-1/4 | 470 | 1350*830*1200 |
| 10 | 0.8~2.1 | |||||
| 13 | 0.7~1.8 | |||||
| AA6-18A-AM | 18.5 | 8 | 1.2~3.0 | Rp1-1/4 | 540 | 1350*830*1200 |
| 10 | 0.9~2.4 | |||||
| 13 | 0.8~2.0 | |||||
| AA6-22A-AM | 22 | 8 | 1.5~3.7 | Rp1-1/4 | 550 | 1350*830*1200 |
| 10 | 1.2~3.0 | |||||
| 13 | 1.2~2.9 | |||||
| AA6-30A-AM | 30 | 8 | 1.9~4.7 | Rp1-1/2 | 740 | 1450*950*1300 |
| 10 | 1.5~3.7 | |||||
| 13 | 1.4~3.6 | |||||
| AA6-37A-AM | 37 | 8 | 2.7~6.8 | Rp1-1/2 | 740 | 1450*950*1300 |
| 10 | 1.9~4.7 | |||||
| 13 | 1.8~4.6 | |||||
| AA6-45A-AM | 45 | 8 | 3.2~8.0 | DN50 | 1320 | 1900*1500*1600 |
| 10 | 2.6~6.5 | |||||
| 13 | 2.1~5.5 | |||||
| AA6-55A-AM | 55 | 8 | 3.9~9.8 | DN50 | 1350 | 1900*1500*1600 |
| 10 | 3.1~7.7 | |||||
| 13 | 2.6~6.5 | |||||
| AA6-75A-AM | 75 | 5.2~13.1 | DN50 | 1780 | 2500*1600*1700 | |
| 10 | 3.8~9.5 | |||||
| 13 | 3.6~9.0 | |||||
| AA6-90A-AM | 90 | 8 | 6.7~16.8 | DN65 | 1940 | 2500*1600*1700 |
| 10 | 5.0~12.6 | |||||
| 13 | 4.6~11.6 | |||||
| AA6-110A-AM | 110 | 8 | 8.0~20.0 | DN80 | 3000 | 2980*1850*2020 |
| 10 | 6.0~15.1 | |||||
| 13 | 4.8~12.1 | |||||
| AA6-132A-AM | 132 | 8 | 9.3~23.2 | DN80 | 3170 | 2980*1850*2020 |
| 10 | 7.6~19.0 | |||||
| 13 | 6.2~15.4 | |||||
| AA6-160A-AM | 160 | 8 | 11.3~28.2 | DN100 | 3580 | 3280*1880*2120 |
| 10 | 8.9~22.3 | |||||
| 13 | 7.6~19.1 | |||||
| AA6-185A-AM | 185 | 8 | 12.9~32.3 | DN100 | 3900 | 3280*1880*2120 |
| 10 | 10.6~26.5 | |||||
| 13 | 8.7~21.8 | |||||
| AA6-200A-AM | 200 | 8 | 14.2~35.6 | DN100 | 4580 | 3450*2000*2150 |
| 10 | 12.5~31.3 | |||||
| 13 | 9.8~24.5 | |||||
| AA6-220A-AM | 220 | 8 | 15.4~38.4 | DN100 | 5800 | 3450*2000*2150 |
| 10 | 13.4~33.5 | |||||
| 13 | 11.3~28.2 | |||||
| AA6-250A-AM | 250 | 8 | 17.1~42.6 | DN125 | 6100 | 4000*2150*2250 |
| 10 | 15.2~38.0 | |||||
| 13 | 13.3~33.3 | |||||
| AA6-280A-AM | 280 | 8 | 18.8~47.0 | DN125 | 6900 | 4000*2150*2250 |
| 10 | 17.1~42.6 | |||||
| 13 | 15.1~37.8 | |||||
| AA6-315A-AM | 315 | 8 | 20.9~52.3 | DN125 | 7200 | 4000*2150*2250 |
| 10 | 18.5~46.3 | |||||
| 13 | 17.0~42.4 | |||||
| AA6-355A-AM | 355 | 8 | 26.0~65.0 | DN125 | 7900 | 4500*2150*2250 |
| 10 | 20.7~51.7 | |||||
| 13 | 18.4~46.1 | |||||
1.上述参数依据ISO1217，吸气温度：20℃；相对湿度：60%；吸气压力：0.1MPa。 2.除上述各机型：0.3MPa~1.6MPa参数选型，请接洽汉钟销售人员。 3.除标准电压为380V，三相，50HZ，若有需求其他规格，请接洽汉钟销售人员。 4.各系列均备有水冷式机型，请接洽汉钟销售人员。 5.本公司持有规范之设计修改权利，规格依机器实体为基准。 | ||||||
